Cabeamento estruturado é um sistema padronizado de organização e instalação de cabos que garante alta performance, facilidade de manutenção e expansão eficiente em redes de comunicação.
Cabeamento estruturado é mais do que fios no chão: já imaginou o impacto que um sistema bem feito tem na sua empresa? Vamos explorar ideias para você entender como funciona e o que pode melhorar na sua rede.

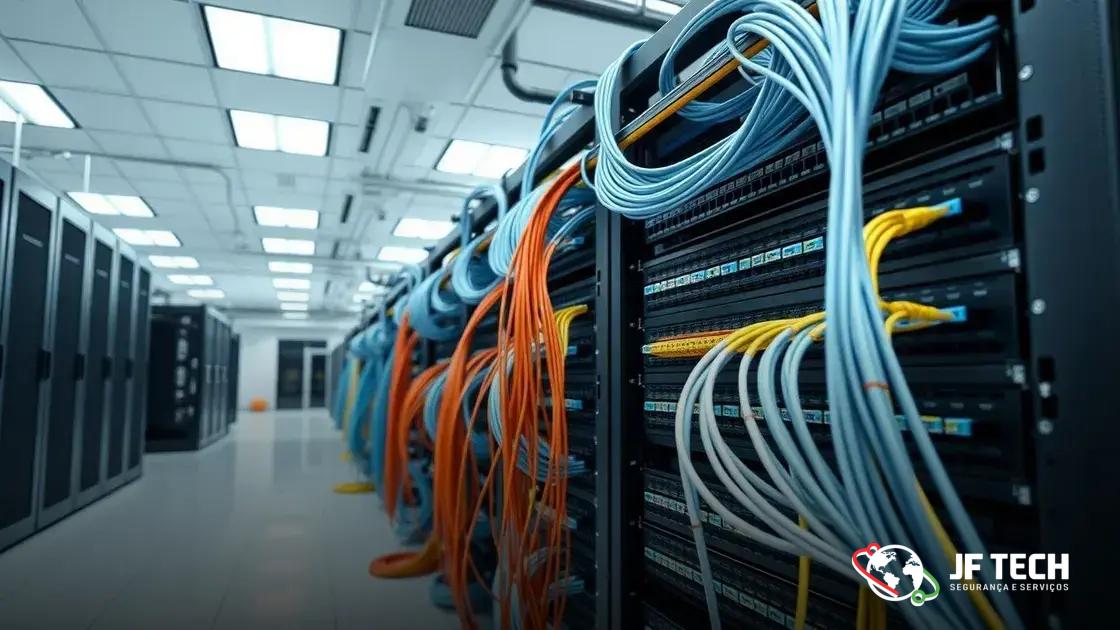

O que é cabeamento estruturado e por que importa
Cabeamento estruturado é um sistema padronizado para organizar e conectar os cabos usados em redes de comunicação, como internet, telefonia e transmissão de dados. Ele segue normas específicas para garantir desempenho, flexibilidade e facilidade de manutenção.
Esse tipo de cabeamento difere dos sistemas tradicionais, pois oferece uma estrutura planejada que simplifica futuras ampliações ou alterações, evitando retrabalho ou falhas. Além disso, melhora a velocidade e a qualidade da transmissão, atuando como a base para uma infraestrutura tecnológica confiável.
Os principais componentes incluem cabos de par trançado, cabos de fibra óptica, painéis de conexão e racks organizadores. Juntos, eles formam uma rede organizada que suporta desde pequenas empresas até complexos corporativos.
Investir em cabeamento estruturado é importante porque reduz custos a longo prazo, evita interferências e perdas de sinal, e oferece maior segurança para os dados trafegados. Sem ele, a rede pode ficar sujeita a problemas frequentes e limitações na expansão.

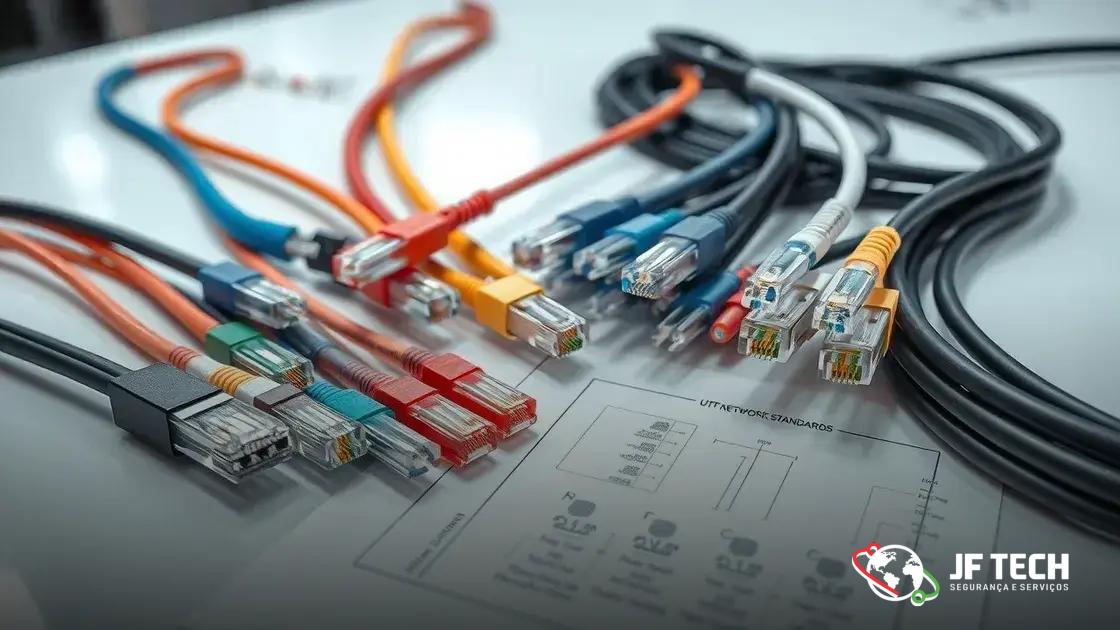

Principais tipos e padrões utilizados
Existem diversos tipos de cabos e padrões no cabeamento estruturado, cada um com funções específicas para garantir a eficiência e compatibilidade das redes. Os mais comuns são o cabo de par trançado (UTP e STP) e o cabo de fibra óptica.
O cabo de par trançado, especialmente o UTP (Unshielded Twisted Pair), é amplamente usado devido ao seu custo-benefício e facilidade de instalação. Ele vem em diversas categorias, como Cat5e, Cat6 e Cat6a, que indicam a capacidade de transmitir dados em diferentes velocidades e distâncias.
As categorias superiores, como Cat6 e Cat6a, oferecem maior largura de banda e suportam velocidades mais altas, sendo ideais para redes modernas.
Já a fibra óptica utiliza pulsos de luz para transmitir dados, garantindo alta velocidade e baixa perda de sinal mesmo em longas distâncias. É indicada para backbone de rede e conexões entre prédios ou andares.
Além dos cabos, existem padrões como o TIA/EIA-568, que define a forma correta de configurar e instalar os cabos para garantir interoperabilidade e qualidade. Outro padrão importante é o ISO/IEC 11801, que estabelece requisitos globais para cabeamento estruturado.
Esses padrões asseguram que os sistemas sejam confiáveis e que a manutenção seja simplificada, evitando incompatibilidades entre equipamentos de diferentes fabricantes.
Passo a passo para planejar e executar o sistema
Para planejar e executar um sistema de cabeamento estruturado eficiente, é fundamental seguir etapas que garantam organização e qualidade.
1. Levantamento de necessidades
Entenda o volume de dispositivos, tipos de serviços (voz, dados, vídeo) e áreas que serão atendidas pela rede. Isso ajuda a dimensionar o cabeamento corretamente.
2. Projeto e especificação
Crie um desenho detalhado da infraestrutura, incluindo pontos de rede, trajeto dos cabos e equipamentos necessários. Escolha os padrões e materiais adequados conforme a demanda.
3. Aquisição de materiais
Com o projeto em mãos, adquira cabos, conectores, racks, patch panels e ferramentas específicas para garantir a qualidade da instalação.
4. Cabeamento e instalação
Execute a passagem dos cabos conforme o planejamento, tomando cuidado para evitar dobras e interferências. Organize o cabeamento com fitas ou canaletas e realize a conexão nos pontos definidos.
5. Testes e certificação
Realize testes de continuidade, perda de sinal e interferência para assegurar que o sistema funciona como o esperado. A certificação documenta a qualidade da instalação.
6. Documentação e manutenção
Registre o projeto finalizado, facilitando futuras manutenções e expansões do sistema.
Manutenção e problemas comuns para evitar
A manutenção do cabeamento estruturado é essencial para garantir o bom funcionamento e longevidade da rede. A inspeção periódica ajuda a identificar problemas antes que eles causem falhas graves.
Pontos comuns de atenção
Cabos desgastados, conexões soltas e interferências eletromagnéticas são os problemas mais frequentes em instalações de cabeamento estruturado. Estes podem causar perda de sinal, lentidão e até interrupção da rede.
É importante evitar dobras excessivas nos cabos, uso de cabos inferiores às especificações e a mistura de diferentes tipos de cabos sem planejamento.
Procedimentos recomendados
Realizar testes regulares com equipamentos específicos pode detectar falhas de continuidade, níveis de atenuação e ruídos na transmissão. A limpeza das conexões e a organização dos cabos também contribuem para a estabilidade do sistema.
Manter uma documentação atualizada da infraestrutura facilita a identificação e resolução de problemas.
Quando chamar um especialista
Se os problemas persistirem ou a rede apresentar instabilidade frequente, é aconselhável contar com técnicos especializados para análises aprofundadas e reparos.
Importância do cabeamento estruturado para o sucesso da sua rede
Investir em um sistema de cabeamento estruturado bem planejado e mantido faz toda a diferença para a estabilidade e desempenho da rede. Seguir as boas práticas para instalação, conhecimento dos padrões e a manutenção correta evita falhas e economiza tempo e dinheiro.
Contar com profissionais especializados e parceiros confiáveis é essencial para garantir qualidade e segurança. O Grupo JF Tech Segurança e Serviços, parceiro autorizado Intelbras, oferece soluções avançadas e suporte técnico para que sua infraestrutura esteja sempre eficiente e atualizada.
Assim, sua empresa pode focar no crescimento, sabendo que a base tecnológica está robusta e preparada para o futuro.
FAQ – Perguntas frequentes sobre cabeamento estruturado
O que é cabeamento estruturado?
Cabeamento estruturado é um sistema organizado e padronizado para instalar e gerenciar cabos de rede, voz e dados, garantindo desempenho e facilidade de manutenção.
Quais os principais tipos de cabos usados?
Os principais são cabos de par trançado, como Cat5e e Cat6, e cabos de fibra óptica, indicados para transmissões mais rápidas e distâncias maiores.
Por que seguir padrões como TIA/EIA-568 é importante?
Esses padrões garantem a compatibilidade, qualidade e organização do sistema, facilitando manutenção e evitando problemas de conexão.
Como planejar a instalação do cabeamento?
É preciso mapear as necessidades da rede, especificar os materiais, definir trajetos dos cabos e fazer testes para certificar a qualidade da instalação.
Quais cuidados devo ter na manutenção?
Evitar dobras nos cabos, verificar conexões periodicamente, usar ferramentas adequadas para testes e manter a documentação atualizada são práticas recomendadas.
Quando devo chamar um profissional especializado?
Se ocorrerem falhas constantes ou problemas difíceis de identificar, é fundamental contar com técnicos qualificados para garantir a integridade e eficiência do sistema.
